一、JGH型系列剛體滑觸線產品特點

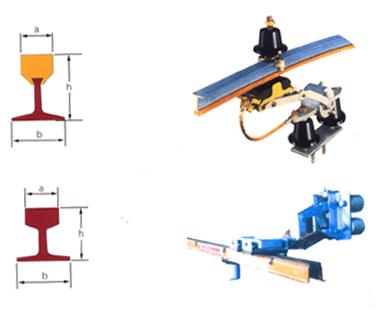

剛體滑觸線由梯形銅導軌、槽型鋼架，絕緣氣組件以及外置電器等組件組合而成。由于該產品具有電載流量大，耐高溫、抗腐蝕的特點，因此被冶金、造船、港口等廣泛應用。
二、JGH型系列剛體滑觸線型號規格與載流量
|
型號
|
標稱截面
|
額定電壓(A)
|
重量(Kg/6m)
|
|
JGH-85
|
85
|
500
|
24.3
|
|
JGH-110
|
110
|
600
|
25.9
|
|
JGH-170
|
170
|
800
|
29.4
|
|
JGH-240
|
240
|
1000
|
46.1
|
|
JGH-320
|
320
|
1200
|
50.4
|
|
JGH-170Ⅱ
|
2x170
|
1300
|
53.9
|
|
JGH-240Ⅱ
|
2x240
|
1800
|
62.2
|
|
JGH-320Ⅱ
|
2x320
|
2200
|
68.8
|
|
注：滑觸線標準長度：6m，可根據用戶需求設置載流量，最大可達3000A以上。
|
|||
|
型號
|
標稱截面
|
額定電壓(A)
|
重量(Kg/6m)
|
|
JGHI-10
|
85
|
500
|
24.3
|
|
JGHI-110
|
110
|
600
|
25.9
|
|
JGHI-170
|
170
|
800
|
29.4
|
|
JGHI-240
|
240
|
1000
|
46.1
|
|
JGHI-320
|
320
|
1200
|
50.4
|
|
JGHI-170Ⅱ
|
2x170
|
1300
|
53.9
|
|
JGHI-240Ⅱ
|
2x240
|
1800
|
62.2
|
|
JGHI-320Ⅱ
|
2x320
|
2200
|
68.8
|
|
注：滑觸線標準長度：6m，可根據用戶需求設置載流量，最大可達3000A以上。
|
|||
四、剛體滑觸線的安裝
剛體滑觸線的具體安裝方式，我公司將根據用戶設計要求及時提供詳細補充材料，現就上部滑觸式通常安裝順序簡述如下：
1)安裝支架
原則上支架應與行車路軌垂直安裝，所有支架應與行車路軌保持水平。安裝間距為2m一套。為了保證剛體滑線的整體直線，要求支架安裝縱向誤差不得超出1cm，橫向誤差不超過2cm。
2）安裝方式

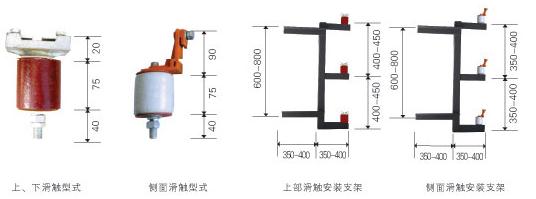

滑觸線的安裝方式分為上面滑觸、下面滑觸和側面滑觸三種，通常采用上面滑觸。
滑觸線的安裝支架一般為1.5-2米一個，特殊情況亦可采取加強措施，適當擴大距離，三根滑觸線之間的相間距離為400mm，如為低阻抗滑觸線，相間距離可擴大到450mm。
3）安裝絕緣子組件
將絕緣子組件固定在支架的預留間隙孔上，確保絕緣子整體直線。
4）連接滑線
將剛體滑觸線兩端用連接專用夾板固定，擰緊螺絲，保證滑線接頭處平整即可，滑線連接夾板長度為18~22cm，連接后接頭間隙為3-5(mm)。
5）安裝溫度補償裝置
為了防止剛體因溫度變化引起的膨脹，一般剛體滑線都設計溫度補償裝置，本廠將按設計要求特別制作。安裝時將溫度補償裝置直接固定于兩剛體滑線之間，為保證剛體滑線在溫度變化的情況下進行伸縮，結合現場溫度，調節好膨脹間隙。
6）檢修隔離裝置
檢修隔離裝置采用環氧樹指絕緣板制成，安裝位置根據廠方要求確定，安裝方法和滑線連接相同，接好后，保證滑線接頭和膠木平整即可。
7）輔助電纜固定夾安裝
輔助電纜固定夾一般應安裝在滑線內側。
8）供電端子安裝
供電端子應安裝在剛體滑線的連接處，正常采用中間供電、兩端供電或三處供電方式。
用戶安裝如采用側面滑觸方式，本公司將隨時提供詳細材料加以補充說明，并派員指導安裝。
五、剛體滑觸線配置

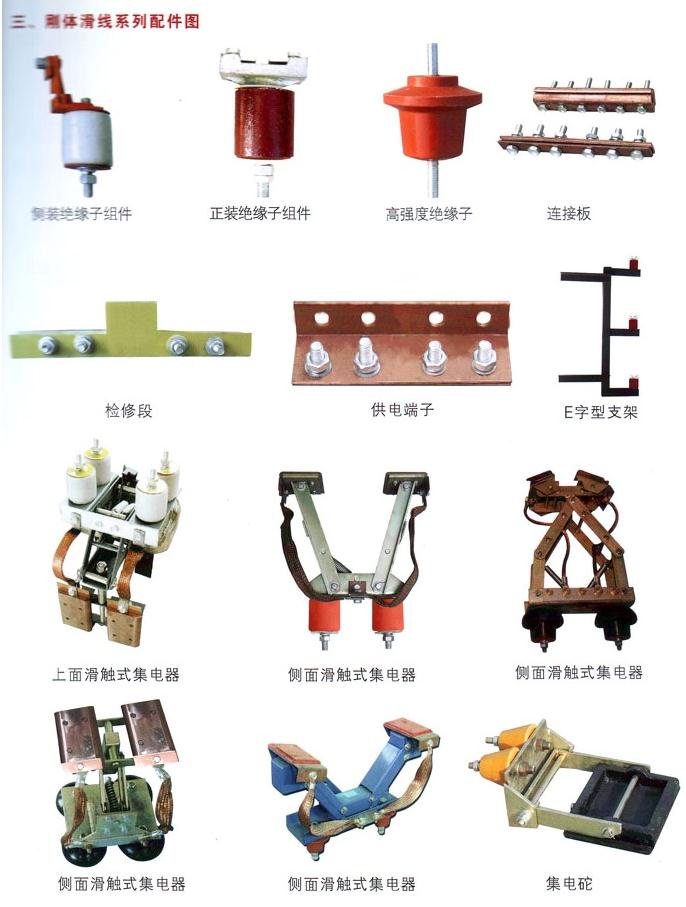

1、剛體滑觸線每根標準長度為6米，每根配絕緣子3套、連接夾板1付。
2、集電器、供電器、檢修段、膨脹段（100米以內不考慮），支架按客戶需求配置。
